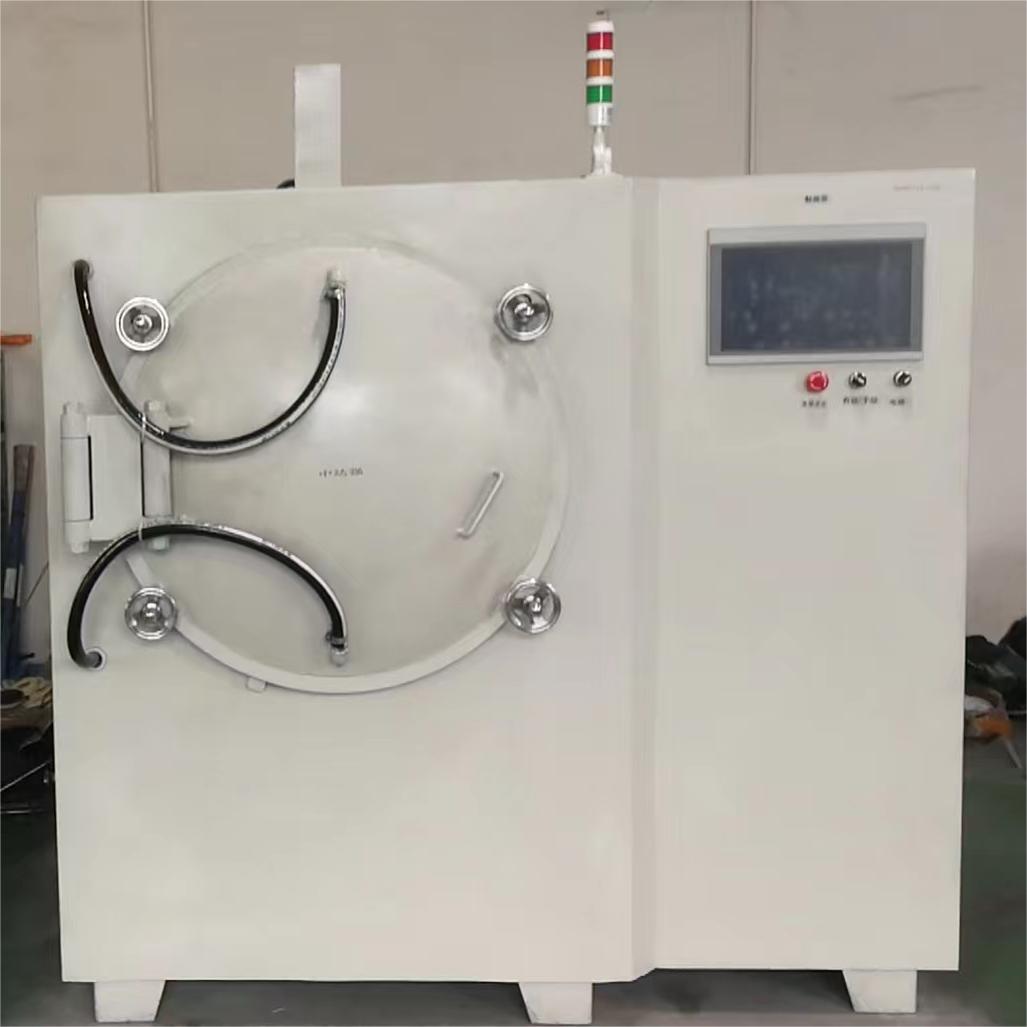

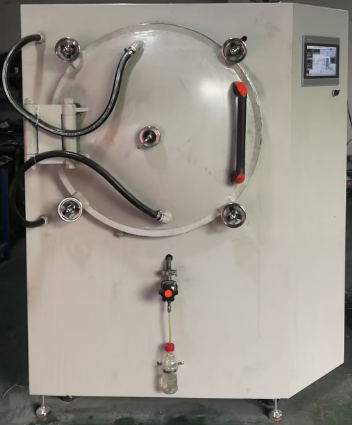

卧式真空炉 ZDQZKN13-40-1000
产品概述
卧式真空炉（型号：ZDQZKN13-40-1000）是一款采用卧式炉体结构的多功能高真空热处理设备。该设备在极限真空度6×10⁻²Pa的洁净环境中，实现1000℃高温及±5℃的卓越温度均匀性，配备自动加气系统，可在真空与保护气氛间灵活切换。结合40KW高效加热、双区独立控温及15寸大屏智能数据管理系统，为长形工件、管状部件、多层堆叠材料提供真空烧结、钎焊、退火及扩散处理的理想工艺平台，特别适用于需水平装载的特殊工件热处理。
核心参数
技术特点与优势
卧式结构便于装载：水平炉门设计便于长尺寸、管状或易变形工件的平稳进出，减少垂直装载可能带来的变形风险，特别适合轴类、杆状、多层堆叠件的热处理。
高真空高温精密控制：6×10⁻²Pa真空度有效隔绝氧化与污染，双区独立控温确保1000℃下±5℃的均匀性，满足高端材料对热处理环境的严苛要求。
真空与气氛双重工艺灵活切换：集成自动加气系统，支持高真空、惰性气氛（如氮气、氩气）、还原气氛（如氢气）的精确控制与快速切换，适应多样化工艺需求。
全流程智能化管理：15寸大屏实现工艺编程、实时监控与数据自动采集，完整记录真空度、温度、气氛压力等曲线，生成可追溯电子报告，助力工艺标准化与质量管控。
紧凑高效多功能设计：炉膛尺寸针对中小型精密工件优化，40KW功率平衡升温效率与能耗，适用于研发、中试及小批量生产。
主要应用领域
本设备是航空航天、半导体、新材料等领域处理特殊形状工件的理想选择：
航空航天与军工
轴类部件：发动机轴、传动杆的真空淬火与回火。
管状组件：液压管路、波导管的光亮退火与钎焊。
多层结构件：复合装甲板、散热翅片的扩散连接。
半导体与电力电子
功率模块基板：陶瓷覆铜板（DBC）的真空钎焊。
射频器件：波导滤波器、天线的真空热处理。
芯片封装体：长条状封装外壳的共晶焊。
新材料与特种工艺
硬质合金长条：切削刀具、模具镶条的真空烧结。
复合材料管材：碳纤维-金属复合管的真空固化。
梯度材料：功能梯度材料的扩散退火。
精密制造与研发
医疗器械：骨科植入物、手术器械的真空处理。
实验研究：特殊形状样品的高真空热处理验证。
卧式真空炉、水平式真空炉、1000℃卧式真空炉、卧式真空气氛炉、长件热处理真空炉、管件真空处理炉、双区控温卧式炉、自动加气卧式真空炉、智能卧式热处理系统、卧式钎焊烧结炉
生产企业
中达强 —— 依托十年在特种结构真空炉装备领域的技术积累，为全球高端制造业提供适应特殊工件形态的高性能、高灵活性真空热处理解决方案。
本设备以其独特的卧式结构、高真空高温性能、灵活的气氛控制及智能化管理，成为处理长形、管状及易变形工件的优选装备，尤其适合对装载便利性、热处理均匀性有特殊要求的应用场景。
