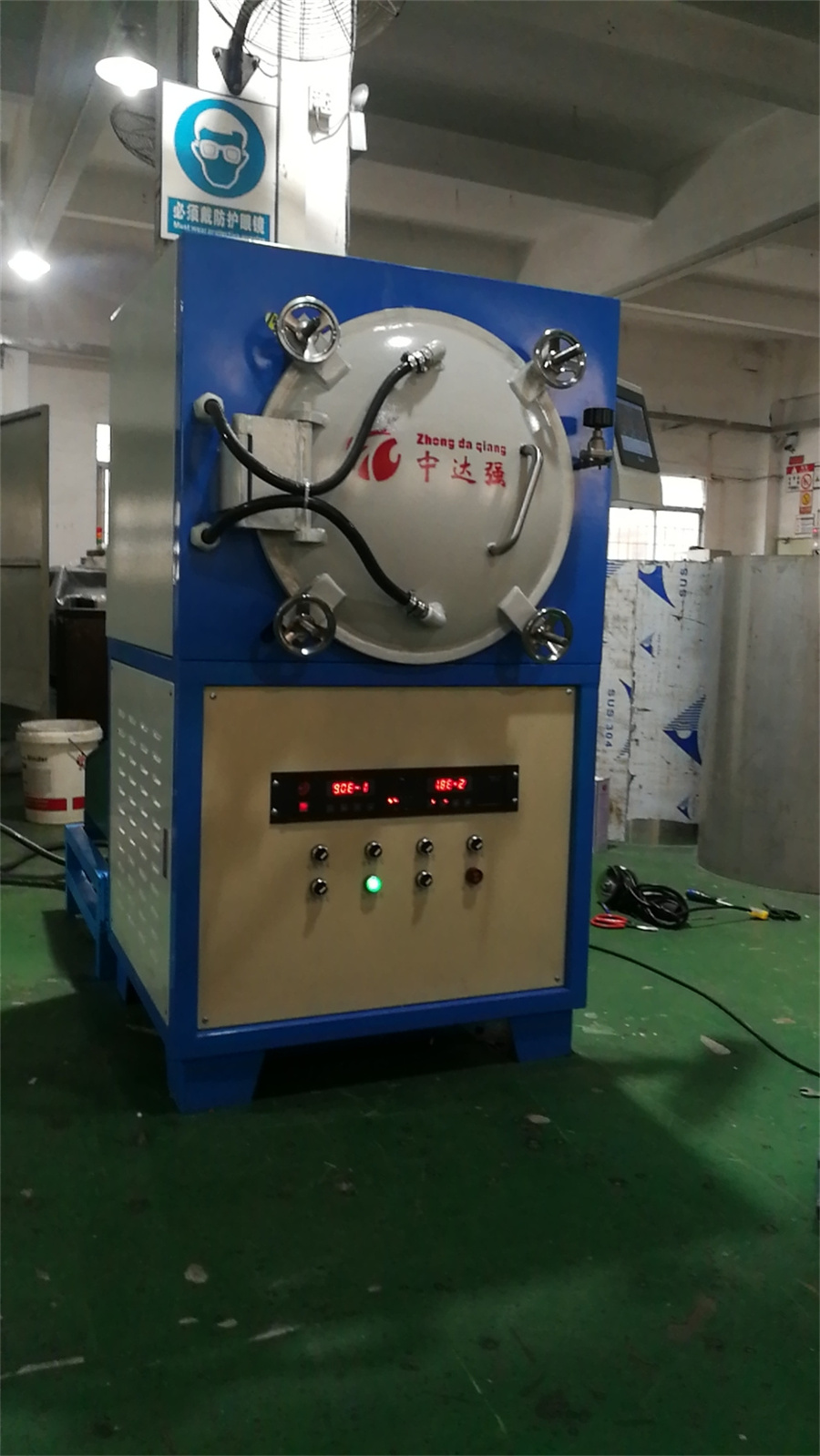

智能半导体芯片材料专用高真空烧结炉

设备型号：ZDQZK4A-18-600

产品定位

专为半导体芯片封装材料、先进电子元器件及高纯材料研发设计的紧凑型智能真空热处理设备。集6×10⁻³Pa高真空环境、精确温控与智能化管理于一体，满足对无氧化、无污染热处理工艺的极致要求。

核心技术优势

1. 超高洁净真空环境

• 极限真空度6×10⁻³Pa，创造接近超高真空的纯净处理环境，彻底防止材料氧化与污染

• 特种合金炉胆结构，避免碳元素污染，确保处理材料的高纯度和一致性

• 分子泵真空系统，快速达到高真空状态，缩短工艺准备时间

2. 精密温度控制

• 温度均匀度±5℃（空载），在小尺寸炉膛内实现出色的热场均匀性

• 单区精密控温，控温精度±1℃，满足半导体材料的敏感工艺要求

• 最高温度600℃，精准覆盖芯片封装、键合、退火等关键工艺温度

3. 智能化管理系统

• 9英寸工业触摸屏，集成化操作界面，支持多语言显示

• 全流程无纸化数据记录，自动存储温度、真空度、时间等完整工艺参数

• 智能报表生成，支持质量追溯与工艺分析，符合ISO/IEC质量管理体系要求

详细技术规格

专业应用领域

半导体芯片制造

• 先进封装材料：密封玻璃、键合材料、underfill胶的真空固化

• 芯片键合工艺：Cu-Cu键合、混合键合的热处理工艺

• 半导体衬底处理：GaN、SiC衬底的预清洗和活化处理

• 光电器件封装：激光器、探测器芯片的真空封装

5G通信与量子技术

• 射频器件封装：5G滤波器、射频开关的真空钎焊

• 量子器件制造：超导量子比特的真空退火处理

• 微波组件：毫米波器件、波导组件的无氧化连接

• 光子集成：硅光芯片、光子集成电路的封装处理

高可靠性电子器件

• 航空航天电子：航天级连接器、航空插头的真空钎焊

• 医疗电子器件：植入式医疗设备的高可靠性封装

• 汽车电子：功率模块、传感器的真空热处理

• 高密度互连：微间距连接器的无氧化处理

特种材料处理

• 高纯金属材料：铍铜、无氧铜的真空退火与时效

• 贵金属合金：银基、金基材料的低温烧结

• 精密陶瓷：氧化铝、氮化铝基板的金属化处理

• 复合材料：金属陶瓷、功能梯度材料的热处理

工艺能力分析

真空热处理工艺

1. 真空退火

   • 温度范围：200-600℃

   • 适用材料：半导体材料、金属合金、特种陶瓷

   • 工艺优势：消除内应力，改善材料性能

2. 真空烧结

   • 温度范围：300-600℃

   • 适用材料：粉末材料、厚膜浆料、封装材料

   • 工艺优势：低温致密化，保持材料纯度

3. 真空钎焊

   • 温度范围：250-550℃

   • 适用材料：异种材料连接、微电子封装

   • 工艺优势：无氧化连接，提高可靠性

4. 真空固化

   • 温度范围：150-400℃

   • 适用材料：封装胶体、粘结剂、涂层材料

   • 工艺优势：去除挥发物，提高结合强度

特殊工艺能力

• 多段真空控制：支持真空度的程序化控制

• 气氛引入功能：可在高真空基础上引入特定工艺气氛

• 快速冷却选项：可选配快速冷却系统

• 在线监测接口：预留工艺监测传感器接口

智能控制系统特色

核心控制功能

• 多模式控制：自动、手动、编程三种控制模式

• 智能PID调节：自适应PID参数，优化控温性能

• 真空联锁控制：温度与真空度智能联锁保护

• 远程监控接口：支持远程监控和数据传输

数据管理系统

• 实时数据采集：温度、真空度、功率等参数实时记录

• 工艺配方管理：支持30组以上工艺配方存储

• 质量追溯系统：完整的批次追溯和质量记录

• 数据分析工具：工艺数据统计分析和报表生成

安全保护体系

1. 电气安全系统

   • 过流、过压、缺相保护

   • 接地故障检测与保护

   • 紧急停止按钮

2. 真空安全保护

   • 真空度异常报警

   • 真空泵过载保护

   • 真空系统泄漏检测

3. 工艺安全监控

   • 超温自动断电保护

   • 热电偶故障检测

   • 冷却系统监控

4. 操作安全设计

   • 门安全联锁装置

   • 操作权限分级管理

   • 安全操作提示系统

设备结构优化设计

真空系统配置

• 分子泵机组：确保快速达到高真空状态

• 无油真空系统：避免碳氢化合物污染

• 真空测量系统：高精度真空计，全量程覆盖

• 清洁真空管路：镜面抛光管路，减少气体吸附

加热系统设计

• 均匀加热布局：优化加热元件排布，确保温度均匀

• 低热惯量设计：快速响应温度变化需求

• 分区控温能力：单区内多组加热独立控制

• 长寿命设计：加热元件易于更换和维护

炉体结构特点

• 紧凑型设计：占地面积小，适合实验室环境

• 人性化操作：前开门设计，装卸料方便

• 观察窗口：配备高温观察窗，工艺过程可视

• 模块化结构：主要功能模块独立，维护便捷

冷却系统

• 高效水冷系统：确保设备长期稳定运行

• 温度控制冷却：根据工艺需求智能调节冷却

• 安全监控：冷却水流量和温度实时监控

• 节能设计：优化冷却管路，减少水资源消耗

质量保证体系

制造质量标准

• 材料标准：所有材料符合相关行业标准

• 制造工艺：严格执行质量控制流程

• 测试验证：出厂前进行全面性能测试

• 文档完整：提供完整的技术文档和操作手册

性能验证测试

1. 温度均匀性测试

   • 测试标准：按照AMS2750标准执行

   • 测试结果：空载±5℃

   • 测试报告：提供完整的测试报告

2. 真空性能测试

   • 极限真空测试：6×10⁻³Pa

   • 抽气速率测试：达到工作真空时间

3. 控制系统测试

   • 控温精度测试：±1℃

   • 程序执行测试：30段程序准确执行

   • 数据记录测试：完整记录所有工艺参数

认证与标准符合

• 电气安全：符合CE安全标准

• 真空标准：符合真空设备相关标准

• 环境标准：符合RoHS环保要求

• 质量体系：基于ISO9001质量管理体系制造

技术服务支持

售前技术服务

• 工艺咨询：针对特定材料提供工艺建议

• 方案设计：根据需求提供定制化方案

• 场地规划：协助进行设备安装场地规划

• 技术培训：提前进行基础技术培训

安装调试服务

• 专业安装：工程师现场指导安装

• 系统调试：全面调试至最佳状态

• 工艺验证：使用客户样品进行工艺验证

• 操作培训：现场培训操作和维护人员

售后服务体系

• 快速响应：24小时技术支持服务

• 定期维护：制定年度维护保养计划

• 备件供应：提供原厂备件和技术支持

• 升级服务：提供设备功能升级服务

研发合作支持

• 工艺开发：联合开发新工艺新技术

• 数据分析：协助进行工艺数据分析

• 技术交流：定期组织技术交流活动

• 持续改进：根据反馈持续改进产品

成功应用案例

• 半导体封装企业：用于先进封装材料的真空固化

• 5G设备制造商：射频滤波器真空钎焊生产线

• 量子技术实验室：超导量子器件的真空热处理

• 航空航天单位：高可靠性连接器的真空处理

半导体真空烧结炉、芯片材料热处理设备、6E-3Pa高真空炉、600℃真空退火炉、精密真空钎焊设备、智能真空热处理系统、半导体封装真空炉、5G器件真空处理设备、量子材料真空炉、实验室高真空炉、小型真空热处理设备、中达强真空技术。

智能半导体芯片材料真空烧结炉是一种专门用于半导体材料高温烧结的先进设备，结合了真空技术、智能控制系统和先进的加热技术，广泛应用于半导体芯片制造领域。以下是该设备的主要特点、应用和优势：

主要特点

1. 真空环境：

   • 无氧烧结：在真空环境下进行烧结，避免材料氧化，确保半导体材料的高纯度和高性能。

   • 减少污染：真空环境有效防止杂质污染，适合高精度半导体材料的制备。

2. 智能控制系统：

   • 自动化操作：智能控制系统可精确调节温度、压力、真空度等参数，实现全自动化操作。

   • 实时监控与数据分析：通过传感器和物联网技术，实时监控烧结过程，并对数据进行分析优化。

   • 故障诊断与预警：具备自诊断功能，能够提前发现潜在问题并发出预警，减少设备故障率。

3. 高效加热技术：

   • 均匀加热：采用先进的加热元件），确保炉内温度均匀分布。

   • 快速升温与冷却：优化加热和冷却系统，缩短工艺周期，提高生产效率。

4. 多功能设计：

   • 多段温控：支持多段温度曲线设置，满足不同半导体材料的烧结需求。

   • 多种气氛可选：除了真空环境，还可通入惰性气体（如氮气、氩气）或还原性气体（如氢气），适应多种工艺要求。

5. 高精度与稳定性：

   • 温度控制精度高：温度控制精度可达±1°C，确保半导体材料的高质量烧结。

   • 长期稳定性：设备运行稳定，适合长时间连续生产。

应用领域

1. 半导体芯片制造：

   • 用于硅基材料、碳化硅（SiC）、氮化镓（GaN）等半导体材料的烧结。

   • 制造功率半导体、射频器件、光电器件等。

2. 电子元器件：

   • 用于陶瓷电容器、电感器、电阻器等电子元器件的烧结。

3. 先进材料研发：

   • 用于新型半导体材料、纳米材料、复合材料的高温烧结实验。

4. 光伏产业：

   • 用于太阳能电池片、光伏材料的烧结和热处理。

优势

1. 高纯度与高性能：

   • 真空环境确保半导体材料的高纯度和优异性能。

2. 高效生产：

   • 智能化和自动化操作显著提高生产效率，降低人工成本。

3. 节能环保：

   • 优化加热和冷却系统，减少能源消耗，符合绿色制造要求。

4. 灵活性与兼容性：

   • 支持多种工艺参数设置，适应不同材料和产品的生产需求。

5. 高可靠性：

   • 设备运行稳定，故障率低，适合大规模连续生产。

总结

智能半导体芯片材料真空烧结炉是半导体制造和先进材料研发中的关键设备。其真空环境、智能控制系统和高效加热技术，确保了半导体材料的高质量烧结和高性能输出。随着半导体产业的快速发展，该设备在提升生产效率、降低成本和推动技术创新方面发挥着重要作用。
